swf混流式風機

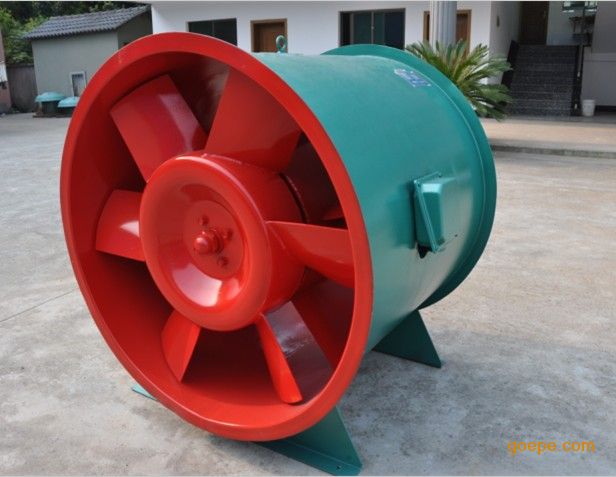

SWF混流式風機應用子午加速方法和“準三元”流動理論設計，采用錐形輪轂結構，扭曲翼形葉片，進風口加置集流器或弧形消音器。壓力較同機號軸流風機高，風量較同機號離心風機大，具有效率高、結構緊湊、噪音低、體積小、安裝方便等優點，該SWF混流式風機廣泛適用于賓館、飯店、商場、寫字樓、體育館等高級民用建筑的通排風、管道加壓送風及工礦企業的通風換氣場所。其中雙速風機可根據使用工況要求通過變速來調整所需風量、風壓。
SWF混流式風機用途
SWF混流式風機性能決定了其用途屬性,廣泛用于寫字樓、賓館及其他大型高級民用建筑的通風排風系統，也可用于冷庫、紡織等工礦企業的通風換氣，SWF混流式風機結構緊湊，安裝方便，運行可靠：該風機葉型經計算機動態模擬設計，可較大地降低氣動噪聲，在單位風量，單位風壓的工況條件下，比A聲級可降低3-5dB(A)，同時在較低轉速的情況下，可獲得較高風機壓力，在工礦企業和高級民用建筑的送排風系統中可代替低壓離心風機或代替高壓軸流風機而不需大量消聲措施。
SWF系列混流式風機是一種子午加速斜流式風機。本風機采用先進的CAD軟件，經多目標優化，性能預示設計研制的高科技產品。壓力較同機號軸流風機高，風量較同機號離心風機大，具有效率高，高效區寬，可軸向安裝等特點。
SWF混流式風機特點
1、結構緊湊、安裝方便、運行可靠：該風機在相同風量、風壓的情況下均比軸流式或離心式體積小，可直接與風筒連接，水平安裝或垂直安裝，操作使用方便的特點。
2、噪聲低：該風機的外殼經特別設計、可較大地降低渦流噪聲。在單位風量、單位風壓的工況條件下，比A聲級可降低2-3dB(A),同時在較低轉速的情況下可獲得較高風機壓力。在工礦企業和高級民用建筑的送排風系統中可代替低壓離心風機或代替高壓軸流風機而不需要大量消聲措施。
3、使用范圍廣：本系列產品分單速和雙速兩種型號，可根據不同的使用場合，改變風機的安裝角度、改變葉片數和變換轉速達到其使用要求。
SWF混流式風機安裝方式
1、該系列風機按氣流方向可分為四種：a、水平安裝吸風式 b、水平安裝排風式 c、垂直安裝吸風式 d、垂直安裝排風式；
2、若用戶使用在對噪聲要求較高的場合，在連接管道時，在吸排風口應用帆布軟接；
3、若風機垂直吸、排風機如用于屋頂上，可增設風帽似屋頂式風機；
4、若用戶使用高溫場合，如作消防排煙風機使用，則我公司可把風機改裝成耐高溫風機。
SWF混流式風機安裝
1、安裝前應認真檢查風葉及機殼有否因運輸損壞或變形，否則應待修復后方可安裝；
2、檢查連接螺栓是否松動，風機起動前，首先要檢查風機管道內有無妨礙轉動的物品；
3、檢查電機絕緣性能是否良好，接通電源后查看有無磨擦碰撞及異常振動；
4、風機振動產生的原因很多，可從下述方面進行檢查：
a、葉輪與風筒相磨擦，并發出異常的聲響及振動；
b、支架底腳螺栓未緊固，亦會出現較大的振動；
c、葉輪與軸套的連接螺栓松動；
d、支架與電機連接螺栓松動導致葉輪不平衡，軸承損壞而造成激烈振動。
5、在常溫下運轉發現電機溫升過高，則可能由下列原因造成：
a、電機軸承損壞，配合間隙小，不符合要求；
b、軸與軸隨安裝歪斜，兩個軸承不同軸度；
c、電源電壓過低或三相電機斷相運行。
SWF混流式風機性能參數
| 型號 |
轉速 (rpm) |
序號 |
推薦工況點 風量(m3/h) |
推薦工況點 全壓(pa) |
配用電機 |
A聲級 dB(A) |
重量 (kg ) |
|
| 型號 |
功率 (kw) |
|||||||
| 2.5 | 2900 | 1 | 2664 | 358 | Y801-2 | 0.75 | 72 | 42 |
| 2 | 2253 | 426 | ||||||
| 3 | 1932 | 482 | ||||||
| 4 | 1684 | 543 | ||||||
| 5 | 1532 | 634 | ||||||
| 1450 | 1 | 1362 | 96 | Y6324 | 0.18 | 64 | 36 | |
| 2 | 1232 | 117 | ||||||
| 3 | 1020 | 126 | ||||||
| 4 | 850 | 147 | ||||||
| 5 | 743 | 166 | ||||||
| 960 | 1 | 902 | 54 | Y6326 | 0.09 | 58 | 36 | |
| 2 | 746 | 66 | ||||||
| 3 | 675 | 78 | ||||||
| 4 | 563 | 83 | ||||||
| 5 | 492 | 98 | ||||||
| 3 | 2900 | 1 | 4652 | 512 | Y90L-2 | 2.2 | 73 | 67 |
| 2 | 4410 | 562 | ||||||
| 3 | 4018 | 691 | ||||||
| 4 | 3605 | 816 | ||||||
| 5 | 3212 | 883 | ||||||
| 1450 | 1 | 2312 | 121 | Y7114 | 0.25 | 66 | 45 | |
| 2 | 2205 | 138 | ||||||
| 3 | 2009 | 184 | ||||||
| 4 | 1803 | 216 | ||||||
| 5 | 1606 | 236 | ||||||
| 960 | 1 | 1512 | 67 | Y6326 | 0.12 | 60 | 40 | |
| 2 | 1436 | 93 | ||||||
| 3 | 1320 | 112 | ||||||
| 4 | 1164 | 127 | ||||||
| 5 | 1000 | 139 | ||||||
| 3.5 | 2900 | 1 | 5745 | 564 | Y100L-2 | 3 | 74 | 85 |
| 2 | 5317 | 623 | ||||||
| 3 | 4927 | 741 | ||||||
| 4 | 4542 | 876 | ||||||
| 5 | 4127 | 986 | ||||||
| 1450 | 1 | 3320 | 125 | Y7114 | 0.25 | 68 | 48 | |
| 2 | 3082 | 141 | ||||||
| 3 | 2876 | 174 | ||||||
| 4 | 2447 | 216 | ||||||
| 5 | 2130 | 257 | ||||||
| 960 | 1 | 1938 | 76 | Y7116 | 0.18 | 62 | 48 | |
| 2 | 1743 | 89 | ||||||
| 3 | 1592 | 103 | ||||||
| 4 | 1380 | 127 | ||||||
| 5 | 1234 | 146 | ||||||
| 型號 |
轉速 (rpm) |
序號 |
推薦工況點 風量(m3/h) |
推薦工況點 全壓(pa) |
配用電機 |
A聲級 dB(A) |
重量 (kg ) |
|
| 型號 |
功率 (kw) |
|||||||
| 4 |
2900 (原SWF-Ⅲ) |
1 | 7228 | 654 | Y112M-2 | 4 | 78 | 100 |
| 2 | 6801 | 715 | ||||||
| 3 | 6221 | 883 | ||||||
| 4 | 5688 | 1107 | ||||||
| 5 | 5242 | 1248 | ||||||
| 1450 | 1 | 4512 | 128 | Y7124 | 0.37 | 71 | 52 | |
| 2 | 4302 | 143 | ||||||
| 3 | 3636 | 175 | ||||||
| 4 | 3053 | 212 | ||||||
| 5 | 2765 | 285 | ||||||
| 960 | 1 | 2642 | 86 | Y7126 | 0.25 | 64 | 52 | |
| 2 | 2486 | 107 | ||||||
| 3 | 2237 | 129 | ||||||
| 4 | 1985 | 145 | ||||||
| 5 | 1743 | 156 | ||||||
| 4.5 |
2900 (原SWF-Ⅲ) |
1 | 9169 | 672 | Y132S-2 | 5.5 | 80 | 125 |
| 2 | 8731 | 753 | ||||||
| 3 | 8159 | 928 | ||||||
| 4 | 7561 | 1187 | ||||||
| 5 | 7124 | 1298 | ||||||
| 1450 | 1 | 4728 | 182 | Y802-4 | 0.55 | 73 | 70 | |
| 2 | 4552 | 207 | ||||||
| 3 | 4040 | 216 | ||||||
| 4 | 3392 | 265 | ||||||
| 5 | 3160 | 306 | ||||||
| 960 | 1 | 3592 | 88 | Y7126 | 0.25 | 66 | 65 | |
| 2 | 3264 | 107 | ||||||
| 3 | 2892 | 132 | ||||||
| 4 | 2576 | 148 | ||||||
| 5 | 2240 | 162 | ||||||
| 5 |
2900 (原SWF-Ⅲ) |
1 | 13110 | 801 | Y132S-2 | 5.5 | 83 | 135 |
| 2 | 12410 | 859 | ||||||
| 3 | 11865 | 1048 | ||||||
| 4 | 11342 | 1212 | ||||||
| 5 | 9876 | 1316 | ||||||
| 1450 | 1 | 8652 | 196 | Y90S-4 | 1.1 | 77 | 80 | |
| 2 | 7433 | 220 | ||||||
| 3 | 6664 | 278 | ||||||
| 4 | 5252 | 326 | ||||||
| 5 | 4896 | 382 | ||||||
| 960 | 1 | 5624 | 96 | Y8026 | 0.37 | 68 | 75 | |
| 2 | 4984 | 124 | ||||||
| 3 | 4322 | 136 | ||||||
| 4 | 3778 | 158 | ||||||
| 5 | 3215 | 182 | ||||||
| 型號 |
轉速 (rpm) |
序號 |
推薦工況點 風量(m3/h) |
推薦工況點 全壓(pa) |
配用電機 |
A聲級 dB(A) |
重量 (kg ) |
|
| 型號 |
功率 (kw) |
|||||||
| 5.5 |
2900 (原SWF-Ⅲ) |
1 | 16820 | 824 | Y132S-2 | 7.5 | 84 | 145 |
| 2 | 15764 | 936 | ||||||
| 3 | 14562 | 1128 | ||||||
| 4 | 13450 | 1229 | ||||||
| 5 | 12264 | 1338 | ||||||
| 1450 | 1 | 9126 | 258 | Y90L-4 | 1.5 | 78 | 100 | |
| 2 | 8445 | 296 | ||||||
| 3 | 7938 | 328 | ||||||
| 4 | 7431 | 354 | ||||||
| 5 | 6925 | 385 | ||||||
| 960 | 1 | 6532 | 119 | Y8036 | 0.55 | 69 | 90 | |
| 2 | 5796 | 134 | ||||||
| 3 | 5257 | 148 | ||||||
| 4 | 4893 | 175 | ||||||
| 5 | 4265 | 206 | ||||||
| 6 |
2900 (原SWF-Ⅲ) |
1 | 19230 | 836 | Y132S-2 | 7.5 | 85 | 155 |
| 2 | 18220 | 962 | ||||||
| 3 | 17824 | 1143 | ||||||
| 4 | 17210 | 1256 | ||||||
| 5 | 15210 | 1365 | ||||||
| 1450 | 1 | 11625 | 165 | Y90L-4 | 1.5 | 79 | 110 | |
| 2 | 10000 | 200 | ||||||
| 3 | 8900 | 262 | ||||||
| 4 | 8121 | 325 | ||||||
| 5 | 7560 | 382 | ||||||
| 960 | 1 | 8025 | 128 | Y90S-6 | 0.75 | 70 | 105 | |
| 2 | 7129 | 142 | ||||||
| 3 | 6283 | 176 | ||||||
| 4 | 5567 | 205 | ||||||
| 5 | 4986 | 236 | ||||||
| 6.5 | 1450 | 1 | 25124 | 524 | Y132S-4 | 7.5 | 82 | 205 |
| 2 | 23984 | 658 | ||||||
| 3 | 23044 | 832 | ||||||
| 4 | 21864 | 952 | ||||||
| 5 | 18672 | 1038 | ||||||
| 1450 | 1 | 15064 | 282 | Y100L-4 | 2.2 | 80 | 145 | |
| 2 | 13660 | 315 | ||||||
| 3 | 12255 | 350 | ||||||
| 4 | 10840 | 382 | ||||||
| 5 | 9424 | 418 | ||||||
| 960 | 1 | 10544 | 155 | Y90S-6 | 0.75 | 71 | 125 | |
| 2 | 9562 | 178 | ||||||
| 3 | 8578 | 198 | ||||||
| 4 | 7588 | 215 | ||||||
| 5 | 7540 | 238 | ||||||
| 型號 |
轉速 (rpm) |
序號 |
推薦工況點 風量(m3/h) |
推薦工況點 全壓(pa) |
配用電機 |
A聲級 dB(A) |
重量 (kg ) |
|
| 型號 |
功率 (kw) |
|||||||
| 7 |
1450 (原SWF-Ⅲ) |
1 | 31380 | 608 | Y160M-4 | 11 | 84 | 250 |
| 2 | 29880 | 765 | ||||||
| 3 | 28805 | 968 | ||||||
| 4 | 27330 | 1108 | ||||||
| 5 | 24820 | 1208 | ||||||
| 1450 | 1 | 18800 | 329 | Y100L-4 | 3 | 81 | 175 | |
| 2 | 17075 | 370 | ||||||
| 3 | 15319 | 404 | ||||||
| 4 | 13550 | 441 | ||||||
| 5 | 11780 | 470 | ||||||
| 960 | 1 | 13820 | 186 | Y90L-6 | 1.1 | 74 | 150 | |
| 2 | 11952 | 202 | ||||||
| 3 | 10724 | 228 | ||||||
| 4 | 9485 | 257 | ||||||
| 5 | 8246 | 278 | ||||||
| 7.5 | 1450 | 1 | 30627 | 712 | Y160M-4 | 11 | 87 | 265 |
| 2 | 29012 | 893 | ||||||
| 3 | 27232 | 1052 | ||||||
| 4 | 25518 | 1183 | ||||||
| 5 | 23422 | 1236 | ||||||
| 1450 | 1 | 22538 | 378 | Y112M-4 | 4 | 82 | 195 | |
| 2 | 20490 | 420 | ||||||
| 3 | 18382 | 465 | ||||||
| 4 | 16260 | 504 | ||||||
| 5 | 14136 | 542 | ||||||
| 960 | 1 | 15776 | 208 | Y100L-6 | 1.5 | 76 | 165 | |
| 2 | 14343 | 231 | ||||||
| 3 | 12867 | 256 | ||||||
| 4 | 11382 | 278 | ||||||
| 5 | 9895 | 298 | ||||||
| 8 |
1450 (原SWF-Ⅲ) |
1 | 37350 | 809 | Y160L-4 | 15 | 90 | 285 |
| 2 | 35380 | 992 | ||||||
| 3 | 33210 | 1186 | ||||||
| 4 | 31120 | 1234 | ||||||
| 5 | 28564 | 1305 | ||||||
| 960 | 1 | 25467 | 193 | Y132M-6 | 4 | 82 | 220 | |
| 2 | 22424 | 292 | ||||||
| 3 | 18636 | 382 | ||||||
| 4 | 17129 | 448 | ||||||
| 5 | 16269 | 516 | ||||||
| 720 | 1 | 19185 | 116 | Y112M-8 | 1.5 | 75 | 195 | |
| 2 | 16818 | 175 | ||||||
| 3 | 13977 | 232 | ||||||
| 4 | 12846 | 272 | ||||||
| 5 | 11528 | 315 | ||||||
| 型號 |
轉速 (rpm) |
序號 |
推薦工況點 風量(m3/h) |
推薦工況點 全壓(pa) |
配用電機 |
A聲級 dB(A) |
重量 (kg ) |
|
| 型號 |
功率 (kw) |
|||||||
| 9 |
1450 (原SWF-Ⅲ) |
1 | 46138 | 785 | Y180M-4 | 18.5 | 92 | 400 |
| 2 | 41590 | 946 | ||||||
| 3 | 39478 | 1165 | ||||||
| 4 | 37310 | 1213 | ||||||
| 5 | 33579 | 1343 | ||||||
| 960 | 1 | 34206 | 282 | Y132M-6 | 5.5 | 86 | 285 | |
| 2 | 32056 | 370 | ||||||
| 3 | 27174 | 430 | ||||||
| 4 | 24456 | 496 | ||||||
| 5 | 22011 | 564 | ||||||
| 720 | 1 | 25654 | 164 | Y132S-8 | 2.2 | 78 | 245 | |
| 2 | 24042 | 215 | ||||||
| 3 | 20381 | 252 | ||||||
| 4 | 18342 | 288 | ||||||
| 5 | 16508 | 327 | ||||||
| 10 |
1450 (原SWF-Ⅲ) |
1 | 51821 | 792 | Y180M-4 | 18.5 | 93 | 460 |
| 2 | 48152 | 998 | ||||||
| 3 | 46952 | 1168 | ||||||
| 4 | 45032 | 1225 | ||||||
| 5 | 40528 | 1378 | ||||||
| 960 | 1 | 44054 | 288 | Y160M-6 | 7.5 | 86 | 325 | |
| 2 | 40598 | 329 | ||||||
| 3 | 36916 | 371 | ||||||
| 4 | 33224 | 428 | ||||||
| 5 | 29902 | 496 | ||||||
| 720 | 1 | 33041 | 167 | Y132M-8 | 3 | 78 | 285 | |
| 2 | 30448 | 191 | ||||||
| 3 | 27687 | 215 | ||||||
| 4 | 24198 | 248 | ||||||
| 5 | 22427 | 288 | ||||||
| 11 |
1450 (原SWF-Ⅲ) |
1 | 59521 | 806 | Y180L-4 | 22 | 94 | 544 |
| 2 | 56629 | 967 | ||||||
| 3 | 55080 | 1128 | ||||||
| 4 | 53530 | 1232 | ||||||
| 5 | 48177 | 1382 | ||||||
| 960 | 1 | 48729 | 310 | Y160L-6 | 11 | 86 | 430 | |
| 2 | 46099 | 346 | ||||||
| 3 | 43572 | 376 | ||||||
| 4 | 39215 | 428 | ||||||
| 5 | 35294 | 516 | ||||||
| 720 | 1 | 36546 | 181 | Y160M-8 | 4 | 80 | 405 | |
| 2 | 34574 | 202 | ||||||
| 3 | 32679 | 218 | ||||||
| 4 | 29411 | 248 | ||||||
| 5 | 26470 | 300 | ||||||
| 型號 |
轉速 (rpm) |
序號 |
推薦工況點 風量(m3/h) |
推薦工況點 全壓(pa) |
配用電機 |
A聲級 dB(A) |
重量 (kg ) |
|
| 型號 |
功率 (kw) |
|||||||
| 12 | 960 | 1 | 83151 | 865 | Y225M-6 | 30 | 96 | 675 |
| 2 | 78660 | 974 | ||||||
| 3 | 73750 | 1153 | ||||||
| 4 | 66375 | 1334 | ||||||
| 5 | 60923 | 1396 | ||||||
|
960 原SWF-Ⅲ) |
1 | 71092 | 786 | Y200L-6 | 22 | 95 | 635 | |
| 2 | 68358 | 866 | ||||||
| 3 | 65158 | 1083 | ||||||
| 4 | 62058 | 1235 | ||||||
| 5 | 55852 | 1308 | ||||||
| 720 | 1 | 64292 | 429 | Y200L-8 | 15 | 91 | 635 | |
| 2 | 60820 | 471 | ||||||
| 3 | 57226 | 498 | ||||||
| 4 | 51503 | 558 | ||||||
| 5 | 47534 | 625 | ||||||
| 13 | 960 | 1 | 94782 | 870 | Y250M-6 | 37 | 97 | 775 |
| 2 | 91117 | 964 | ||||||
| 3 | 86788 | 1194 | ||||||
| 4 | 82382 | 1356 | ||||||
| 5 | 74144 | 1435 | ||||||
|
960 (原SWF-Ⅲ) |
1 | 87761 | 805 | Y225M-6 | 30 | 95 | 735 | |
| 2 | 84386 | 892 | ||||||
| 3 | 80386 | 1106 | ||||||
| 4 | 76280 | 1256 | ||||||
| 5 | 68652 | 1329 | ||||||
| 720 | 1 | 71565 | 441 | Y200L-8 | 15 | 91 | 685 | |
| 2 | 67702 | 482 | ||||||
| 3 | 63699 | 508 | ||||||
| 4 | 57329 | 568 | ||||||
| 5 | 51596 | 637 | ||||||
| 14 | 960 | 1 | 107518 | 916 | Y280S-6 | 45 | 98 | 805 |
| 2 | 102440 | 974 | ||||||
| 3 | 97210 | 1078 | ||||||
| 4 | 87489 | 1275 | ||||||
| 5 | 78740 | 1395 | ||||||
| 960 | 1 | 99554 | 849 | Y250M-6 | 37 | 96 | 785 | |
| 2 | 94855 | 902 | ||||||
| 3 | 90010 | 998 | ||||||
| 4 | 81009 | 1181 | ||||||
| 5 | 72908 | 1292 | ||||||
| 720 | 1 | 84446 | 494 | Y225S-8 | 18.5 | 92 | 725 | |
| 2 | 79888 | 540 | ||||||
| 3 | 75164 | 572 | ||||||
| 4 | 67648 | 642 | ||||||
| 5 | 60883 | 723 | ||||||
總結
SWF混流式風機結合了軸流式和離心式風機的特征，盡管它看起來更像傳統的軸流式風機。將彎曲板形葉片焊接在圓錐形鋼輪轂上。通過改變葉輪上游入口外殼中的葉片角度來改變流量。機殼可具有敞開的入口，但更常見的情況是，它具有直角彎曲形狀，使電機可以放在管道外部。排泄殼緩慢膨脹，以放慢空氣或氣體流的速度，并將動能轉換為有用的靜態壓力。
非特殊說明，本文為本站原創（翻譯）文章，轉載請注明：本文轉自：江西鑫佳通科技股份有限公司。
本文連接：http://www.szlyedu.com/product/3124239116.html
想了解更多請點擊===>>swf混流式風機 混流式風機
swf混流式風機產品知識推薦
- SWF混流式風機特點有哪些？混流式風機介紹 2017-02-17
- 高效低噪聲混流式風機性能介紹 2017-11-10
- 混流式通風機的維護與保養 2017-11-29
- 雙速混流式排煙排風機用途是什么？ 2018-02-28
- 全面了解風機的分類、原理、選型及維護 2017-03-06
- 高效低噪聲混流風機作用是什么？混流式風機的工作原理 2017-12-19
- 介紹目前國內風機產品應該怎么分類 2017-10-17
- 泰州低噪聲混流式風機箱應用 2017-05-05
- 延安htf混流式風機箱 2017-07-06
- 南寧混流式風機箱 2017-06-08
- 南昌混流式風機公司 2017-08-22
- 秦皇島低噪聲混流式風機箱 2017-07-06
相關評論：
